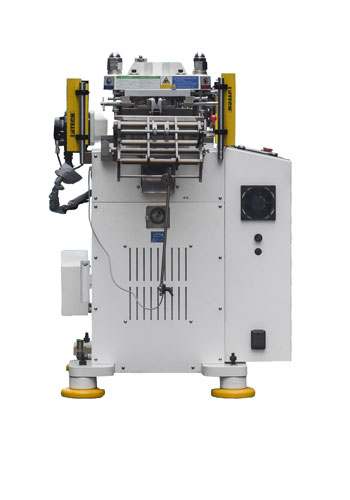

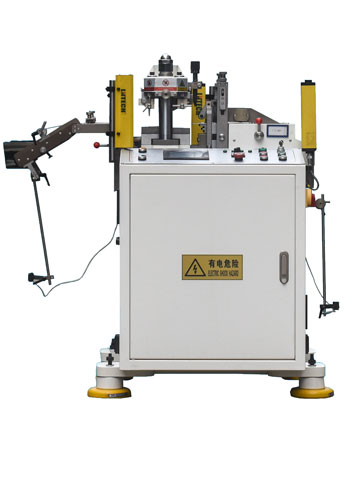

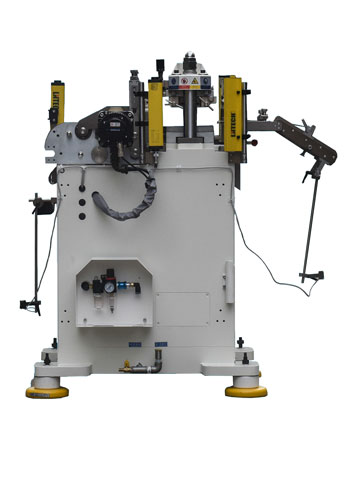

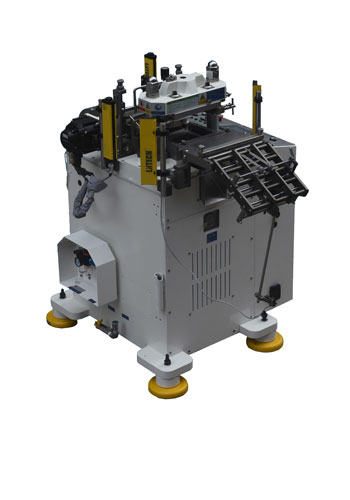

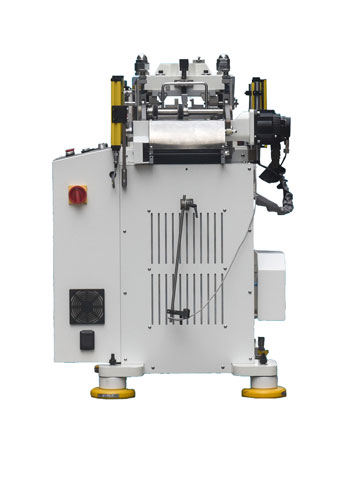

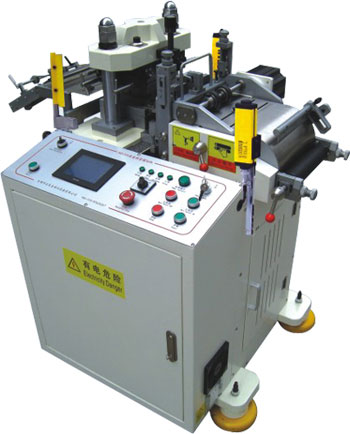

高速精密模切机MQG200

MQG200-5T / MQG200-ZQ

模具旋转移动

用于模具的旋转和横向移动,方便冲切有位置要求的产品。
间隙抬辊托料:用于二次以上自动套位的冲切加工,方便又高速,300冲/分。

五金模

五金模是保证高精度自动套冲、快速更换模具、半切免调整的有效手段。模具标准化,互换性高,因此,使用很受欢迎。

五金模落料孔

落料孔是使用五金模的必要条件,一些难以排废的产品,可以通过全切,并在下面的落料孔通道内排出。

排废装置

实现与冲切同步的排废工作,两组同步托料辊能保证材料排废时的合适张力,利于废料的顺利排出。

功能特点

· 模切加工业的专业设备,高精度、性能可靠、耐用、安全。
· 轻松实现多次自动套冲,套冲精度达到±0.03mm。
· 实现半切免调整。
· 冲切速度达300spm(MQG200)。150spm(MQG420)。
· 五金模具及安装均标准化,装载、调整快速。
· 黑白胶等背光模组产品加工的高效、高品质专业流水线。
· 产能高达10000片/小时

高速精密模切机技术参数

项目 MQG200-5T  /  MQG200-ZQ
冲裁力 50(kN)
冲切行程 24(mm)
冲切速度 ≤300(次/分)
模具高度 105(mm)
深度调节量 ±5(mm)
微调方式 全自动电动调节模切深度
冲压方式 点动/单次/连续/工程
刀模尺寸 宽200×长180(mm)
模具类型 木板塑胶膜、腐蚀雕刻模、钢模
五金模具有效尺寸 130×150(mm)
材料宽度 ≤200(mm)
动力电机 三相异步电机/定制伺服电机
送料精度 ≤0.2% (步距≥50mm)
送料胶辊 PU/NBR
送料驱动 伺服电机
润滑 全自动润滑系统
安全保护 三面光幕
电源 三相380V  10A / 三相380V  20A
机器重量 1000(kg)
气源 0.55-0.65Mpa
机器外型 长1200×宽910×高1250(mm)
选配项: MQG200-5T  /  MQG200-ZQ
上收废组件 可选
下收卷组件 可选
模具旋转移动组件 可选
全切输送(活动)PET
跟标模切装置 可选
防划伤材料吸附装置 可选
